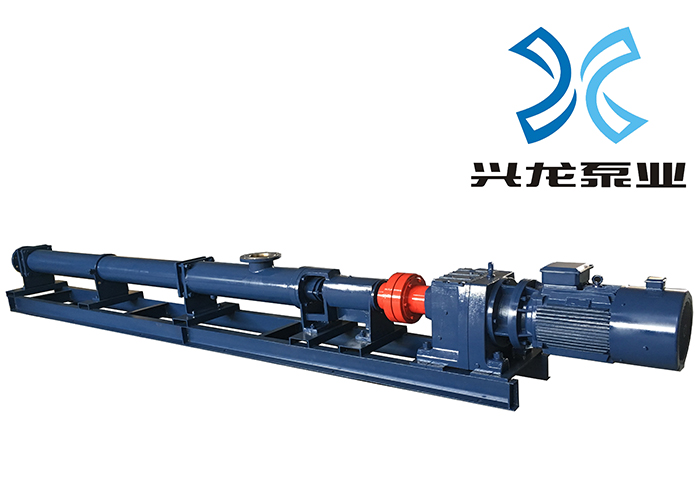

单螺杆泵作为容积式泵的典型代表,其工作压力与流量特性直接决定了在工业输送场景中的适用性。与离心泵等动力式泵不同,单螺杆泵的压力和流量呈现出独特的关联规律,需结合结构设计、介质特性和工况参数综合分析。
一、工作压力:从结构设计到实际工况的压力边界
单螺杆泵的工作压力(排出压力)是指泵出口端能够克服的系统阻力,其核心影响因素包括螺杆-定子啮合副的结构强度、级数设计及介质特性。
1. 基础压力范围与分级设计
- 单级压力:标准单螺杆泵的单级设计压力通常为0.6~1.2MPa。这一数值由定子橡胶的耐压强度(丁腈橡胶许用压力≤1.2MPa,氟橡胶可达1.6MPa)和螺杆的刚性决定。例如,输送清水或低粘度介质时,单级压力可稳定在1.0MPa;而输送含颗粒介质(如污泥)时,因定子磨损加剧,实际工作压力需降低10%~20%以延长寿命。
- 多级压力:通过串联多级螺杆-定子副(通常2~6级),可将总压力提升至1.8~7.2MPa。每增加一级,压力叠加值约为单级压力的85%~90%(受介质泄漏影响)。典型应用如油田深井输油泵,采用4级设计可实现4.0MPa的排出压力,满足长距离输油需求。
2. 压力与介质特性的关联规律
- 粘度影响:高粘度介质(如沥青,粘度>10,000cSt)在输送时,因分子内摩擦力大,泄漏量显著减少,实际可达到的压力比输送清水时高10%~15%。
- 含固率影响:当介质含固率>5%时,固体颗粒会加剧定子磨损,导致啮合间隙增大,压力维持能力下降。例如,输送含砂量10%的泥浆时,长期工作压力需控制在单级额定值的70%以内。
- 温度影响:橡胶定子在高温下(如氟橡胶超过150℃)会出现硬化,弹性密封性能下降,压力波动幅度可能从±2%扩大至±5%,需通过降低工作压力(通常≤额定值的80%)补偿。
3. 压力稳定性与系统适配
单螺杆泵的压力稳定性优于齿轮泵(压力脉动率≤3%),但需匹配合理的管路系统:
- 出口管路阻力应≤泵的额定压力,且需设置安全阀(起跳压力为额定压力的1.1倍),防止憋压导致定子撕裂。
- 长距离输送时,需通过压力梯度计算(每100米管路压力损失约0.1MPa)确定泵的总压力,避免因管路阻力过大导致流量骤降。
二、流量特性:理论值与实际值的偏差及修正
单螺杆泵的流量本质上是**容积排量与转速的乘积**,但受介质特性和结构参数影响,实际流量与理论值存在显著偏差,需通过修正系数调整。
1. 理论流量的计算基础
理论流量(Qₜ)由螺杆直径(D)、导程(S)、转速(n)及级数(i)决定,公式为: Qₜ = 0.785 × D² × S × n × i × 10⁻⁶(m³/h) - 例如:直径50mm、导程100mm的单级泵,在1500r/min转速下,理论流量约为8.8m³/h。 - 导程与螺杆直径的比值(S/D)通常为1.5~2.5,比值越大,单位转速的排量越高,但螺杆刚性会降低。
2. 实际流量的修正因素
实际流量(Qₐ)= 理论流量(Qₜ)× 容积效率(ηᵥ),其中容积效率受以下因素影响:
- 介质粘度:粘度从1cSt(水)增至10,000cSt时,容积效率从60%~70%提升至90%~95%(泄漏量减少)。
- 工作压力:压力每升高0.1MPa,容积效率下降1%~2%(如1.0MPa时比0.5MPa时效率低5%~10%)。
- 转速:低转速(≤300r/min)时,因密封容腔填充不充分,效率可能低于70%;而高转速(≥1500r/min)时,定子摩擦生热导致间隙增大,效率下降5%~8%。
3. 流量范围与选型适配
单螺杆泵的流量覆盖范围通常为0.5~200m³/h,具体选型需注意:
- 小流量场景(<5m³/h):需选用小直径螺杆(D≤30mm),但需降低转速(≤600r/min)以避免定子过热。例如,实验室计量输送中,采用D20mm螺杆、300r/min转速,可实现0.8m³/h的稳定流量。
- 大流量场景(>100m³/h):需匹配大直径螺杆(D≥150mm)和低转速(≤960r/min),如市政污泥输送中,D200mm泵在750r/min时可达到150m³/h流量。
- 流量调节:通过变频调速实现流量线性调节(调节范围10%~100%),但需注意低转速时的效率损失(≤30%额定转速时效率可能低于50%)。
关键选型原则
1. 压力冗余:实际工作压力≤额定压力的80%,预留20%余量应对工况波动。
2. 流量修正:根据介质粘度和压力,通过厂商提供的修正曲线(如粘度-效率曲线)确定实际流量。
3. 转速限制:高粘度介质(>5000cSt)转速≤600r/min,含颗粒介质转速≤900r/min,以降低磨损。
参数适配的核心逻辑
单螺杆泵的工作压力和流量并非孤立参数,而是由结构设计(级数、螺杆尺寸)、介质特性(粘度、含固率)、运行参数(转速、温度)*共同决定的动态平衡。选型时需通过理论计算结合实际工况修正,避免“大马拉小车”(压力过剩导致能耗增加)或“小马拉大车”(流量不足或压力过载)。只有实现压力与流量的精准匹配,才能充分发挥单螺杆泵在复杂介质输送中的高效性与可靠性。
